冷焊機(jī)原理是利用充電電容，以10－3～10–1秒的周期，10－6～10–5秒的超短時(shí)間放電。電極材料與模具接觸部位會(huì)被加熱到8000～10000°C，等離子化狀態(tài)的熔融金屬以冶金的方式過渡到工件的表層。

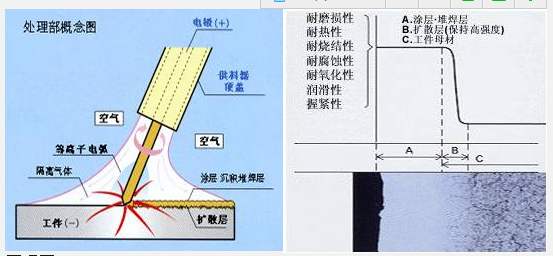

圖1所示的是（堆焊，涂層）的示意圖及各種特性。A區(qū)是堆焊到工件表面的涂層或堆焊層，由于與母材之間產(chǎn)生了合金化作用，向工件內(nèi)部擴(kuò)散，熔滲，形成了擴(kuò)散層B，得到了高強(qiáng)度的結(jié)合.

2．實(shí)現(xiàn)冷焊（熱輸入低）：為什么能實(shí)現(xiàn)冷焊呢，，放電時(shí)間（Pt）與下一次放電間隔時(shí)間（It）相比極短，機(jī)器有足夠的相對(duì)停止時(shí)間，熱量會(huì)通過模具基本體擴(kuò)散到外界，因此模具的被加工部位不會(huì)有熱量的聚集。雖然模具的升溫幾乎停留在室溫，可是由于瞬時(shí)熔化的原因，電極尖端的溫度可以達(dá)到10000°C左右。

3．結(jié)合強(qiáng)度高：利用模具修補(bǔ)冷焊機(jī)進(jìn)行修補(bǔ)堆焊時(shí)，既然熱輸入低，為什么結(jié)合強(qiáng)度還很大呢？這是因?yàn)楹笚l瞬間產(chǎn)生金屬熔滴，過渡到與母材金屬的接觸部位，同時(shí)由于等離子電弧的高溫作用，表層深處開成像生了根一樣的強(qiáng)固的擴(kuò)散層。呈現(xiàn)出高結(jié)合性，不會(huì)脫落


       冷焊機(jī)與傳統(tǒng)氬焊機(jī)優(yōu)點(diǎn)與缺點(diǎn)對(duì)比：傳統(tǒng)氬焊機(jī)由于熱影響大，修復(fù)后會(huì)造成鑄件變形、硬度降低、砂眼、局部退火、開裂、針孔、磨損、劃傷、咬邊、或者是結(jié)合力不夠及內(nèi)應(yīng)力損傷等缺點(diǎn)。冷焊正好克服了以上缺點(diǎn)，其優(yōu)點(diǎn)主要表現(xiàn)在熱影響區(qū)域小，鑄件無需預(yù)熱，常溫冷焊修補(bǔ)，因而無變形、咬邊和殘余應(yīng)力，不會(huì)產(chǎn)生局部退火，不改變鑄件的金屬組織狀態(tài)。在修補(bǔ)速度上氬焊比冷焊機(jī)處理速度快，但修補(bǔ)的精度上沒有冷焊機(jī)高。因而冷焊機(jī)適用于精密鑄件的表面缺陷修補(bǔ)。

       冷焊機(jī)可對(duì)金屬工件表面出現(xiàn)的磨損、劃傷、針孔、裂紋、缺損變形、硬度降低、沙眼、損傷等缺陷進(jìn)行沉積、封孔、補(bǔ)平等修復(fù)功能。操作簡單、低熱輸入，堆焊的瞬間過程中無熱輸入，因而模具不變形、不退火、不咬邊和殘余應(yīng)力，不改變模具或產(chǎn)品金屬組織狀態(tài),修復(fù)精度高，涂層厚度從幾微米到幾毫米，只須打磨、拋光。也可進(jìn)行車、銑、刨、磨等各類機(jī)械加工，以及電鍍等后期加工。
